連載四十二｜源牌冰蓄冷技術設計與應用
2023-07-28
源牌蓄冰設備選型說明
蓄冰盤管（裝置）選型及選型軟件
蓄冰盤管選型的一般要求
1）區分系統形式，選擇對應類型的盤管；
2）根據供水溫度，結合融冰量曲線及運行策略選擇合適的蓄冰盤管（裝置）容量；
3）結合機房的空間尺寸，選擇合適結構的蓄冰盤管；
4）根據吊裝口及機房尺寸選擇蓄冰盤管(裝置)的模型；
5）機房面積充裕，有多重選擇時，按現場施工難易程度優先推薦整裝式蓄冰裝置；
6）蓄冰盤管（裝置）的選型需結合運輸條件。
7）盤管選型完成后需根據占地尺寸及結構重量進行槽體結構設計。
源牌蓄冰盤管選型軟件
為更好地服務于市場及生產，源牌按照美國空調及制冷協會（ARI）發表的T準則——“蓄冰設備的蓄冷性能準則”開發了蓄冷裝置選型軟件。該選軟件采用B/S結構，可以搭乘internet，通過Web瀏覽器就可以方便的進行選型計算，并輸出報告。

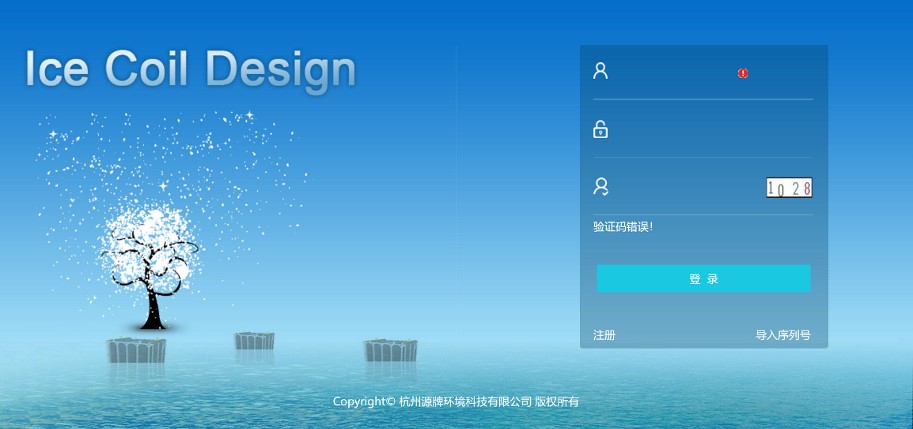

電腦選型軟件登錄界面
該選型軟件從設計、生產、運輸、施工、調試運維等各因素考慮，可提供更詳盡的計算參數供設計、顧問及業主專家團隊審閱；同時可用于指導非標產品的開發，豐富產品的種類。需求方只需提供逐時冷負荷及雙工況主機參數，即可由源牌專用服務器運算并導出相應盤管的結冰、阻力曲線等重要性能參數。

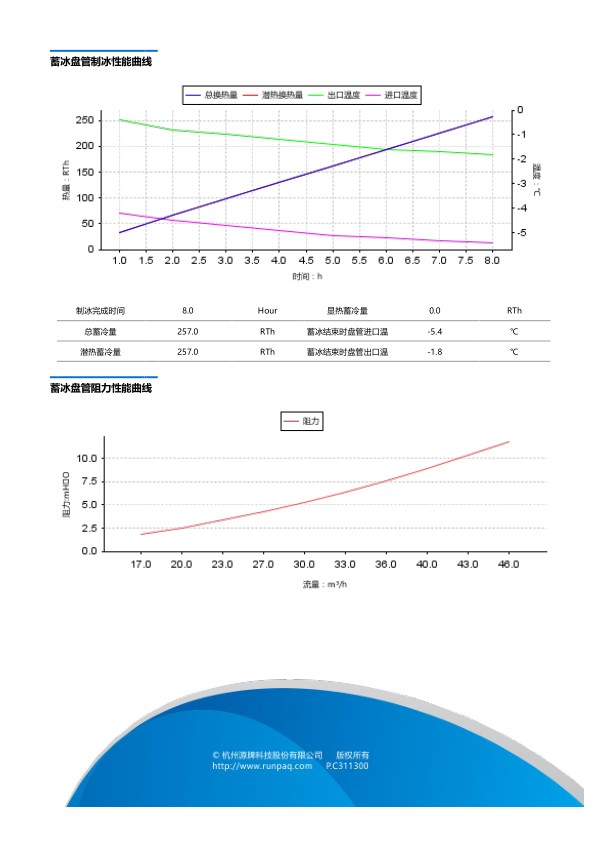

蓄冰盤管電腦選型報告
冰量傳感器選型
冰量控制在冰蓄冷系統中至關重要，關系到系統的合理運行及蓄冰裝置的安全性。
外融冰
外融冰系統及大型內融冰系統冰量檢測與控制采用兩套系統加以保障：冰厚度控制器（防止結冰過量）和液位式冰量傳感器（檢測當前冰量）；
內融冰
內融冰系統常采用液位式冰量傳感器計量系統冰量。
液位計算
液位式冰量變送器是基于冰比水的密度低的原理實現液位壓力信號—電信號—液位增量的轉換。由于冰槽中的部分水會變成冰，使得此冰水的體積增加，從而使冰槽中的水位升高，其量值與槽中的儲冰量成正比。
1千克0℃水凍結成1千克0℃的冰釋放出的潛熱γice，1千克0℃水凍結成1千克0℃的冰體積變化量：
液位變化量:
當總蓄冰量為Q（RTh）時，液位膨脹量：
式中：L—蓄冰槽內部凈長，單位m；
W—蓄冰槽內部凈寬，單位m；
已知：水的密度ρw=999.84kg/m3
冰的密度ρice=918kg/m3
潛熱γice=335kJ/kg=80kCal/kg
帶入計算得：
以源牌單層整裝ITSI-S910D蓄冰裝置為例，其L=6.56m，W=2.76m，因此蓄滿冰后最大液位膨脹量為169mm。根據我司工程經驗，非完全凍結式蓄冰盤管在實際工程中（整裝或共用槽體）對應的液位膨脹量基本位于：120mm~220mm之間，因此在液位變送器的選擇上要合理控制量程范圍，工程上內融冰系統推薦使用0~0.5m量程范圍液位變送器，外融冰系統需根據安裝位置合理選型。
