6.1變風量空調系統安裝
上海白玉蘭廣場
VAV 變風量空調系統施工的主要內容包括：空氣處理設備、風系統、自控系統的安裝和調試。
（1）空氣處理設備：空調機組、VAV-TMN 等。
（2）空調風系統：由風管、支吊架、風管部件等組成。
（3）控制和儀表：由空調機組、VAV-TMN 控制器以及溫度、濕度、風量、風管壓 力等傳感器組成。
其施工程序：施工準備→風管、部件、法蘭的預制和組裝→風管、部件、法蘭的預 制和組裝的中間質量驗收→支吊架制作安裝→風管系統安裝→空氣處理設備安裝→空調 水系統管道安裝→檢測與試驗→空氣處理設備試運轉、單機、調試→風管、部件及空氣 處理設備絕熱施工→ VAV 空調系統調試→ VAV 空調系統工程竣工驗收→ VAV 空調系 統工程綜合效能測定等。這些施工工序與常規空調安裝多數雷同，本章主要就變風量空調安裝的一些特殊要求進行必要的介紹。
上海白玉蘭廣場項目現場

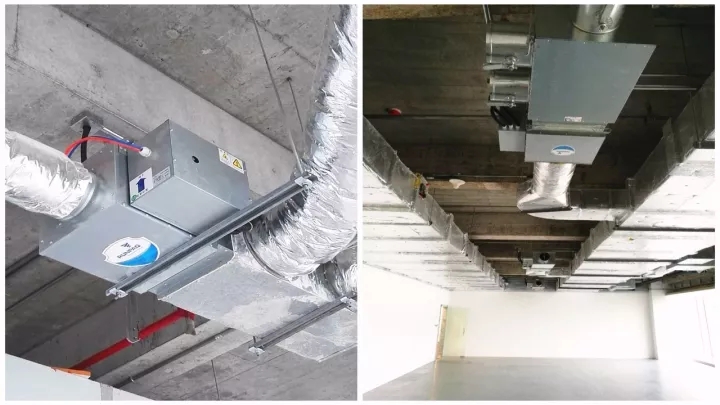

RUNPAQ VAV-TMN 源牌變風量末端裝置

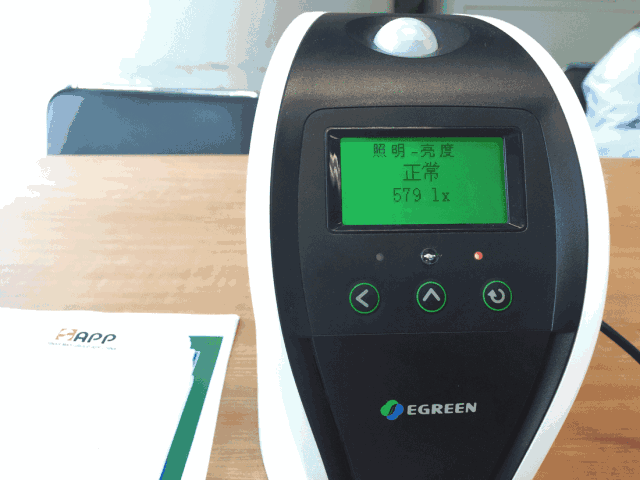

室內各項空氣參數十分良好
6.1.1 空調處理機組安裝
（1）空氣處理機組安裝應按圖 6-1 所示工序進行。
圖 6-1 空氣處理機組安裝工序示意圖
（2）空氣處理機組安裝前，應檢查各功能段的設置是否符合設計要求，外表及內部清 潔干凈，內部結構無損壞。手盤葉輪葉片應轉動靈活、葉輪與機殼無摩擦，檢查門關閉嚴密。
（3）基礎表面應無蜂窩、裂紋、麻面、露筋；基礎位置及尺寸應符合設計要求；當設計無要求時，基礎高度不應小于 150mm，且能滿足凝結水排放坡度要求，并應滿足 產品技術文件的相關要求；基礎旁應留有不小于機組寬度的空間，以便檢修需要。
（4）吊裝安裝時，其吊架及減振裝置應符合設計及產品技術文件的要求。
（5）空氣處理機組與空氣熱回收裝置過濾網應在單機試運轉完成后安裝。
（6）組合式空調機組的配管應符合下列規定。
1）管道與機組連接宜采用橡膠柔性接頭，管道應設置獨立的支、吊架。
2）機組接管最低點應設排水閥，最高點應設放氣閥。
3）閥門、儀表應安裝齊全，規格、位置應正確，風閥開啟方向應順氣流方向。
4）凝結水的水封應按產品技術文件的要求進行設置。
5）在冬季使用時，應有防止盤管、管路凍結的措施。
6）機組與風管采用柔性短管連接時，柔性短管的絕熱性能應符合風管系統的要求。
