4.6 低溫送風空調機組設計選型
4.6.1低溫送風表冷器的參數選擇
低溫送風系統冷卻盤管的設計參數與常規系統冷卻盤管的設計參數有較大的差別，見表4-8。

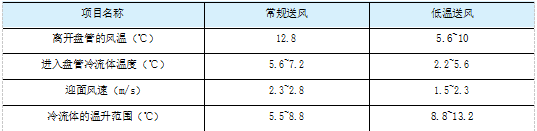

表4-8 表冷器選擇參數
從表4-8中可以看出，低溫送風系統的冷卻盤管具有較低的離開風溫、較低的介質進入溫度、較低的迎面風速、在冷流體的供給與返回溫度之間有較寬的變化范圍等特點。
4.6.2改善低溫送風表冷器
換熱效果的途徑：
1.增加表冷器排數。增加表冷器排數是為了補償采用大溫差后導致的冷量下降和出風溫度升高。但一般不宜超過12排，否則，換熱效果增加不多而空氣阻力增加很多，造價也會過分增大。
2.減小表冷器的片距。減小表冷器翅片片距來增大換熱面積，可以不加大機組的外形尺寸，但會增加表冷器的造價，增大空氣阻力，清洗困難，容易臟堵。
3.降低冷水初溫。降低表冷器進水溫度，可以加大換熱溫差從而加大換熱量。但要綜合考慮降低冷凍水溫度帶來的對蓄冷裝置的要求增高的不利因素。
4.改變表冷器管程數。采用大溫差供回水相同冷量下的冷水流量下降，因此加大管程數，提高水流速，可提高換熱系數，從而加大表冷器的換熱量，應該盡量考慮。但如水速過高，也會使水側阻力過大。另外由于表冷器結構限制，也只能在有限范圍之內調整管程數。
5.改變表冷器翅片材質等方法。表冷器翅片涂親水膜，促使冷凝水迅速流走，也會使產冷量加大。
但究竟何種方法更合適，要進行技術經濟比較，關鍵是如何確定最佳的表冷器設計方案。從研究分析情況看，通過減小表冷器的片距來增加換熱面積比增加表冷器的排數更為有效，但減小片距受生產工藝的限制較大，只能在一個可行的范圍內進行調整。
