源牌自控助力寶雞代家灣“中水”化身城市“綠色空調”
2020-11-23
文章部分轉載自 西部網-陜西新聞網
冬季需要燒鍋爐取暖，夏季需要開空調吹風，現在一個中水源熱泵空調能源站就可以既供冷又供熱。10月28日，省國資委組織媒體采訪團走進陜西投資集團，記者團一行來到寶雞中水新能源有限公司，看其如何“化腐朽為神奇”，讓“中水”變身成為城市的“綠色空調”。

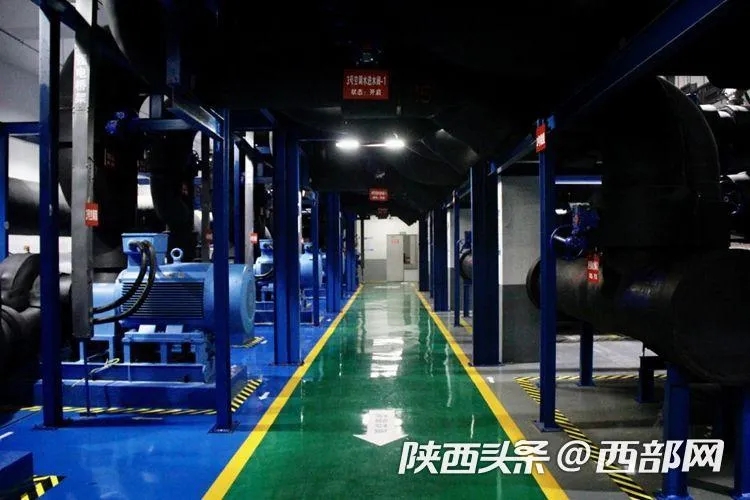

設備運行工作間
有效節約標準煤約580噸 可替換鍋爐＋空調兩套裝置
寶雞中水新能源有限公司總經理孫金澤介紹，寶雞市代家灣中水源空調能源站位于原代家灣熱力站內，總建筑面積2200㎡。項目利用寶雞市中水資源，經過水源熱泵機組制冷制熱，為周邊住宅、辦公、商業等建筑提供采暖空調的冷熱源。能源站最大供冷量為26550kW，最大供熱量為27680kW，配置5臺水源熱泵機組，單臺制冷量為5310kW，冷凍水供回水溫度為5/10℃；制熱量為5536kW，熱水供回水溫度為55/50℃。項目中水日供應量為8萬m3，小時平均約3300 m3。冬季中水溫度為11.4℃，夏季中水溫度為24.5℃。
此外，項目設3臺冷卻塔以及2臺真空相變?nèi)細鉄崴仩t作為中水量不足時的補充或調峰冷熱源。項目自2019年6月實現正式運行，目前已經完整運轉兩個供冷季和一個供熱季，運行期間系統設備性能穩定，末端空調使用效果明顯好于未投運前。
工作人員介紹項目情況
提取中水“溫度”進行交換 真正成為城市的“綠色空調”
“我們是只取‘水溫’不取水，真正實現零污染、零排放、低能耗。”孫金澤說，代家灣清潔能源站是通過對廢水處理后的城市中水進行再利用，提取中水的“低品位溫度”通過熱泵轉換為空調適宜冷熱源，為周邊公共、民用、商業等建筑提供集中式供熱和供冷，達到“化腐朽為神奇”的功效，真正成為城市的“綠色空調”。
項目在節能方面，在系統負荷尚未過半的情況下運行至今，已有效節約標準煤約580噸，減少二氧化碳排放1445噸、二氧化硫排放約43噸、氮氧化物排放約22噸，相當于新增植樹78945棵，一套系統可以替換原來的鍋爐加空調兩套裝置，建成投運以來是目前全省乃至西部地區最大的利用中水集中供熱供冷的項目，在全省及寶雞市具有不可替代的示范引領效應。

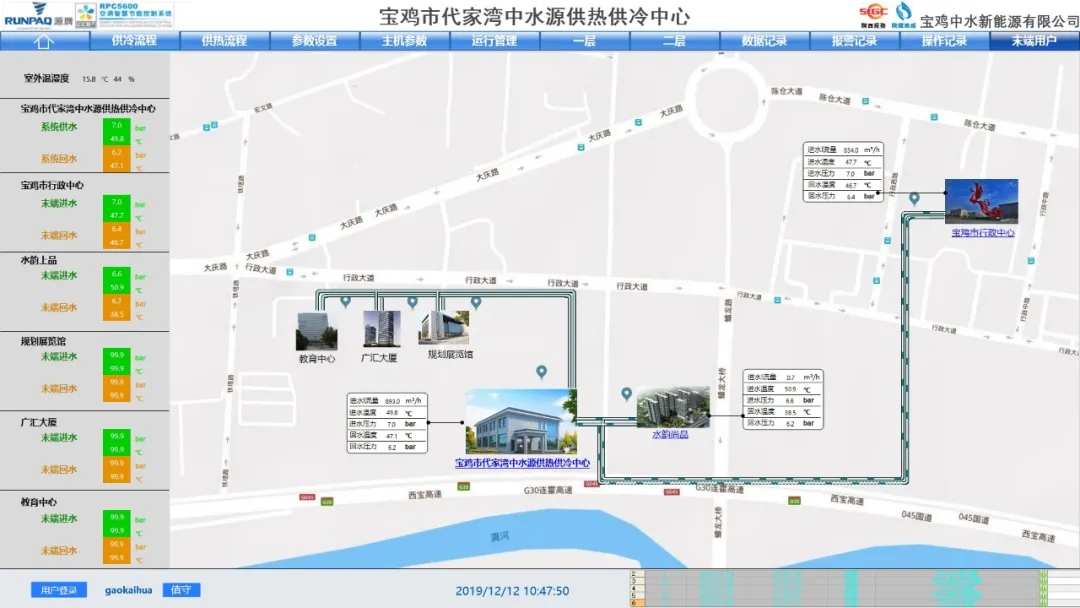

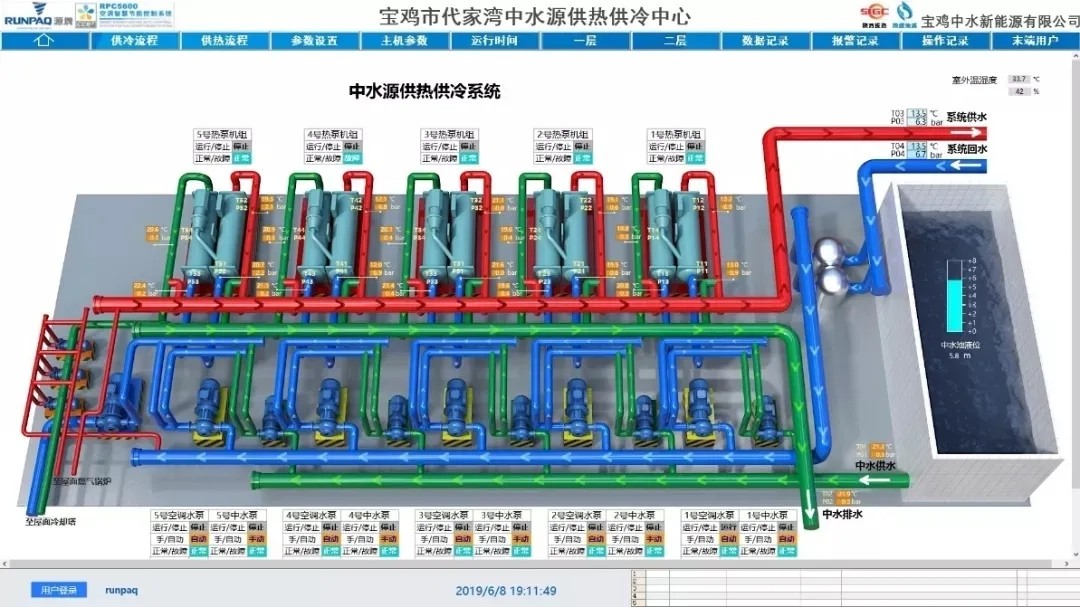

源牌RPC5600區域能源智慧管理系統
源牌科技為該能源站提供系統集成和RPC5600區域能源智慧管理系統。項目自2019年6月投運以來，控制系統穩定可靠，為能源站高效運行提供了堅實保障。源牌科技通過“多專業交叉、系統化研究、核心產品支撐”的創新服務體系及對能源站設計目標的深入分析，基于低碳、經濟的運行目標，編制工藝控制流程，擬定控制邏輯，并通過控制邏輯編制清晰的程序流程圖。電氣、計算機、通信和自控專業在此基礎上設計控制架構，編制程序框圖，指導現場機電安裝，把控各個里程碑質量目標，電氣專業完成現場布線，自控工程師在建筑能源工程師的配合下完成控制程序編制、單機調試、系統調試，確保系統各設備能夠按照既定控制策略連鎖、時序、PID關系正確動作，最后通過一個運行周期的適應性調整，實現整個系統的可靠、穩定、經濟運行。
2019年6月7日，正值傳統佳節端午，項目設計總負責人、陜西省暖通設計大師、中國建筑西北設計研究院暖通總工周敏親臨現場。他不畏高溫，爬梯下井，對安裝和控制環節進行逐一檢查并給予調試建議。
